Instalasi Listrik Rumah: Panduan Lengkap, Komponen, Daya, dan Keamanan

Last Updated on Agustus 30, 2026 by masel

Instalasi listrik rumah adalah sistem yang menghubungkan sumber listrik dengan berbagai peralatan dan titik penggunaan listrik di dalam bangunan. Sistem ini terdiri dari berbagai komponen seperti meter listrik, MCB, kabel, sakelar, stop kontak, grounding, dan perangkat pengaman lainnya.

Instalasi listrik tidak hanya menentukan apakah lampu dan peralatan rumah dapat menyala. Sistem yang dirancang dengan benar juga membantu menjaga distribusi listrik tetap sesuai kebutuhan serta mengurangi risiko gangguan seperti korsleting, panas berlebih, dan kerusakan komponen.

Karena setiap rumah memiliki luas, jumlah ruangan, jumlah peralatan, dan kebutuhan daya yang berbeda, instalasi listrik perlu direncanakan berdasarkan kondisi bangunan dan beban listrik yang akan digunakan.

Berikut panduan lengkap mengenai instalasi listrik rumah, mulai dari komponen, pembagian sirkuit, ukuran kabel, kapasitas daya, hingga aspek keamanan.

Daftar Isi

Apa Itu Instalasi Listrik Rumah?

Instalasi listrik rumah adalah rangkaian sistem kelistrikan yang menyalurkan energi listrik dari sumber listrik menuju titik penggunaan di dalam rumah.

Titik penggunaan tersebut dapat berupa lampu, sakelar, stop kontak, AC, pompa air, mesin cuci, pemanas air, dan berbagai peralatan listrik lainnya.

Secara sederhana, aliran listrik masuk ke rumah melalui sistem pengukuran, kemudian diteruskan menuju panel dan dibagi ke beberapa rangkaian sesuai kebutuhan.

Instalasi yang baik harus mempertimbangkan kapasitas daya, ukuran kabel, jenis pengaman, pembagian sirkuit, kondisi lingkungan, serta kebutuhan peralatan listrik.

Bagaimana Sistem Kelistrikan Rumah Bekerja?

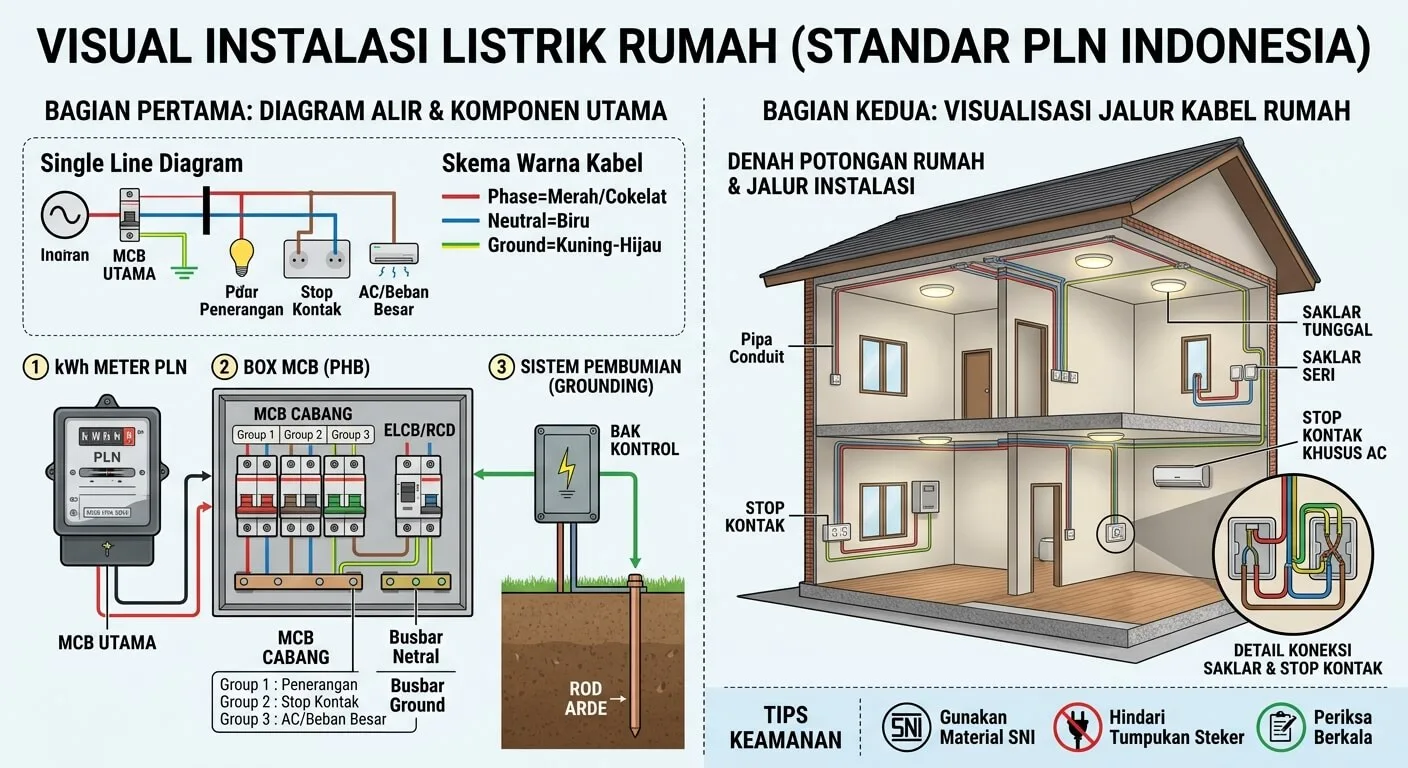

Secara umum, sistem kelistrikan rumah dapat digambarkan sebagai:

Sumber listrik → meter listrik → panel listrik/MCB → sirkuit → titik penggunaan → peralatan listrik

Meter listrik digunakan untuk mengukur penggunaan energi listrik. Setelah itu, listrik didistribusikan melalui panel menuju rangkaian yang melayani berbagai bagian rumah.

MCB berfungsi sebagai salah satu perangkat pengaman pada rangkaian.

Dari panel, listrik dapat dibagi menjadi beberapa sirkuit. Misalnya, satu rangkaian untuk penerangan, rangkaian lain untuk stop kontak, dan rangkaian khusus untuk peralatan dengan kebutuhan daya tertentu.

Pembagian tersebut membuat sistem lebih mudah dikelola dan dapat membantu membatasi dampak ketika terjadi gangguan pada salah satu rangkaian.

Komponen Instalasi Listrik Rumah

Instalasi listrik rumah terdiri dari berbagai komponen yang memiliki fungsi berbeda.

Meter Listrik

Meter listrik digunakan untuk mengukur energi listrik yang digunakan pelanggan.

Pada sistem rumah tangga, meter menjadi bagian dari titik masuk layanan listrik sebelum energi listrik digunakan oleh berbagai rangkaian di dalam rumah.

MCB

MCB atau Miniature Circuit Breaker merupakan perangkat pengaman yang dapat memutus aliran listrik ketika terjadi kondisi tertentu seperti arus berlebih atau hubung singkat.

Kapasitas MCB tidak boleh ditentukan hanya berdasarkan keinginan agar listrik tidak mudah mati.

MCB harus disesuaikan dengan desain rangkaian dan kemampuan kabel yang dilindunginya.

Kabel Listrik

Kabel berfungsi sebagai penghantar listrik menuju berbagai titik penggunaan.

Pemilihan kabel perlu mempertimbangkan jenis kabel, ukuran penampang, metode pemasangan, panjang rangkaian, kondisi lingkungan, dan beban yang dilayani.

Kabel yang tidak sesuai dengan kebutuhan dapat meningkatkan risiko panas berlebih.

Stop Kontak

Stop kontak merupakan titik sambungan yang memungkinkan peralatan listrik mendapatkan suplai listrik.

Stop kontak harus dipasang dengan baik dan digunakan sesuai kemampuan rangkaian.

Stop kontak yang panas, longgar, berubah warna, atau menunjukkan tanda kerusakan perlu diperiksa.

Sakelar

Sakelar digunakan untuk menghubungkan atau memutus rangkaian listrik, misalnya untuk mengendalikan lampu.

Sakelar harus dipilih sesuai jenis penggunaan dan dipasang dengan benar.

Kotak Sambungan

Kotak sambungan atau junction box digunakan sebagai tempat pengaturan sambungan kabel tertentu.

Sambungan listrik harus terlindungi dengan baik dan tidak dibiarkan dalam kondisi terbuka.

Grounding

Grounding atau pembumian merupakan bagian penting dari sistem keselamatan instalasi listrik.

Sistem pembumian membantu menyediakan jalur yang sesuai untuk arus gangguan tertentu sehingga perangkat pengaman dapat bekerja sebagaimana mestinya.

Grounding tidak boleh dianggap sebagai pengganti MCB atau perangkat perlindungan lainnya.

Jenis Kabel untuk Instalasi Listrik Rumah

Berbagai jenis kabel dapat digunakan untuk kebutuhan instalasi yang berbeda.

Dalam instalasi rumah, pemilihan kabel tidak cukup berdasarkan harga atau ukuran fisik luarnya.

Beberapa hal yang perlu dipertimbangkan antara lain:

jenis penghantar;
material konduktor;
luas penampang;
jenis isolasi;
temperatur kerja;
metode pemasangan;
lingkungan pemasangan; dan
beban listrik.

Kabel untuk instalasi permanen di dalam rumah juga perlu dipilih sesuai standar dan ketentuan instalasi yang berlaku.

Ukuran Kabel Listrik Rumah

Ukuran kabel harus disesuaikan dengan beban dan metode pemasangannya.

Tidak tepat menentukan ukuran kabel hanya dengan aturan sederhana seperti “rumah sekian meter persegi harus menggunakan kabel sekian mm²”.

Kebutuhan kabel dipengaruhi oleh arus beban, panjang penghantar, metode pemasangan, temperatur, pengelompokan kabel, serta faktor lainnya.

Untuk itu, pemilihan ukuran kabel sebaiknya mengacu pada standar dan perhitungan instalasi yang sesuai.

Sebagai gambaran, rangkaian penerangan dan rangkaian stop kontak tidak selalu membutuhkan konfigurasi kabel yang sama.

Untuk beban khusus seperti AC, pemanas air, oven, atau peralatan bermotor, kebutuhan rangkaiannya perlu diperhitungkan secara tersendiri.

Berapa Daya Listrik yang Dibutuhkan Rumah?

Kebutuhan daya listrik rumah bergantung pada jumlah dan jenis peralatan yang digunakan.

Rumah sederhana dengan beberapa lampu, televisi, kulkas, kipas, dan peralatan elektronik memiliki kebutuhan berbeda dengan rumah yang menggunakan beberapa AC, pemanas air, pompa air, oven, mesin cuci, dan perangkat berdaya besar lainnya.

Beberapa kapasitas daya yang umum ditemukan pada rumah tangga antara lain:

900 VA;
1.300 VA;
2.200 VA;
3.500 VA; dan
kapasitas lebih tinggi sesuai kebutuhan.

Namun, kapasitas daya yang tepat tidak dapat ditentukan hanya dari luas rumah.

Yang lebih penting adalah menghitung kebutuhan beban dan pola penggunaan peralatan.

Cara Menghitung Beban Listrik Rumah

Untuk perkiraan awal, jumlahkan daya nominal peralatan yang mungkin digunakan secara bersamaan.

Contoh:

Peralatan	Daya contoh
Lampu	100 W
Televisi	100 W
Kulkas	150 W
Pompa air	250 W
Rice cooker	300 W
Setrika	350 W

Total daya nominal:

100 + 100 + 150 + 250 + 300 + 350 = 1.250 W

Angka tersebut hanya contoh perhitungan.

Dalam kondisi nyata, tidak semua perangkat bekerja pada daya nominal secara terus-menerus. Peralatan bermotor dan perangkat tertentu juga memiliki karakteristik beban yang perlu dipertimbangkan.

Karena itu, perhitungan kapasitas listrik sebaiknya tidak hanya melihat jumlah watt di label perangkat.

Pembagian Sirkuit Listrik di Rumah

Membagi instalasi menjadi beberapa sirkuit dapat membantu pengelolaan dan perlindungan sistem.

Contohnya:

Sirkuit penerangan

Untuk lampu di beberapa area rumah.

Sirkuit stop kontak

Untuk kebutuhan peralatan elektronik dan perangkat rumah tangga.

Sirkuit peralatan khusus

Untuk perangkat dengan kebutuhan daya tertentu, seperti AC, pemanas air, pompa, atau peralatan memasak.

Pembagian sirkuit harus dirancang berdasarkan kebutuhan dan standar instalasi.

Semakin banyak peralatan berdaya besar, semakin penting perencanaan distribusi listrik yang tepat.

Apa Fungsi MCB pada Instalasi Listrik Rumah?

MCB berfungsi sebagai perangkat pengaman yang memutus aliran listrik ketika terjadi kondisi tertentu yang dapat membahayakan rangkaian.

MCB dapat bekerja ketika terjadi arus berlebih atau hubung singkat, sesuai karakteristik perangkatnya.

Jika MCB sering turun, jangan langsung menggantinya dengan kapasitas lebih tinggi.

Cari tahu penyebabnya terlebih dahulu.

Apa Fungsi Grounding pada Instalasi Listrik?

Grounding atau pembumian merupakan bagian dari sistem perlindungan terhadap gangguan listrik.

Tujuannya antara lain menyediakan jalur pembumian yang sesuai untuk kondisi gangguan tertentu dan membantu sistem perlindungan bekerja sebagaimana dirancang.

Grounding harus dibuat dengan metode dan komponen yang sesuai.

Jangan menganggap kabel grounding sebagai sekadar kabel tambahan yang dapat dipasang sembarangan.

Untuk instalasi rumah, sistem pembumian sebaiknya diperiksa oleh tenaga yang memahami instalasi listrik.

Instalasi Listrik Rumah Baru

Instalasi listrik pada rumah baru sebaiknya direncanakan sebelum pekerjaan dinding, plafon, dan finishing selesai.

Perencanaan perlu mempertimbangkan:

jumlah ruangan;
posisi lampu;
posisi sakelar;
jumlah stop kontak;
lokasi peralatan berdaya besar;
panel listrik;
jalur kabel;
grounding;
kebutuhan daya; dan
kemungkinan penambahan peralatan di masa depan.

Jangan hanya merencanakan titik listrik berdasarkan kebutuhan saat ini.

Jika rumah nantinya akan menggunakan AC, pemanas air, pompa air, oven, atau perangkat lain, kebutuhan tersebut sebaiknya sudah dipertimbangkan sejak awal.

Cara Membuat Instalasi Listrik Rumah yang Aman

Keselamatan harus menjadi bagian utama dari perencanaan instalasi.

Beberapa prinsip yang perlu diperhatikan:

Gunakan Komponen yang Sesuai

Kabel, MCB, stop kontak, sakelar, dan komponen lainnya harus sesuai dengan fungsi dan beban yang dilayani.

Hindari Beban Berlebihan

Jangan menghubungkan terlalu banyak perangkat berdaya besar pada satu rangkaian.

Lindungi Sambungan Kabel

Sambungan harus dilakukan dengan metode yang benar dan ditempatkan pada lokasi yang sesuai.

Gunakan Grounding yang Benar

Pembumian harus dirancang sebagai bagian dari keseluruhan sistem perlindungan.

Pisahkan Beban Khusus

Peralatan dengan kebutuhan daya tinggi sebaiknya memiliki rangkaian yang dirancang sesuai kebutuhannya.

Periksa Instalasi Secara Berkala

Instalasi yang sudah lama dapat mengalami penurunan kondisi.

Pemeriksaan membantu menemukan masalah sebelum berkembang menjadi gangguan yang lebih serius.

Kesalahan Instalasi Listrik yang Harus Dihindari

Beberapa kesalahan dapat meningkatkan risiko gangguan listrik.

Menggunakan Kabel Tidak Sesuai Beban

Kabel harus dipilih berdasarkan kebutuhan rangkaian, bukan sekadar berdasarkan harga.

Menaikkan Kapasitas MCB Sembarangan

Mengganti MCB dengan kapasitas lebih besar tanpa mengevaluasi kabel dan rangkaian dapat mengurangi perlindungan terhadap instalasi.

Menggunakan Terlalu Banyak Sambungan

Semakin banyak sambungan yang tidak dibuat dengan benar, semakin besar potensi munculnya masalah.

Membebani Satu Stop Kontak

Jumlah lubang pada terminal bukan berarti seluruh perangkat dapat digunakan bersamaan tanpa memperhatikan kapasitasnya.

Membiarkan Kabel Rusak

Kabel terkelupas, berubah warna, atau menunjukkan tanda panas harus segera ditangani.

Mengabaikan Grounding

Sistem pembumian merupakan bagian penting dari perlindungan instalasi dan tidak sebaiknya diabaikan.

Tanda-Tanda Instalasi Listrik Bermasalah

Perhatikan jika muncul gejala seperti:

MCB sering turun;
stop kontak terasa panas;
sakelar panas;
lampu berkedip;
bau plastik terbakar;
terdengar suara berdesis atau berderak;
kabel berubah warna;
muncul percikan;
perangkat listrik sering mati sendiri; atau
listrik pada bagian tertentu rumah sering bermasalah.

Jangan mengabaikan tanda tersebut.

Masalah kecil pada instalasi dapat berkembang menjadi kerusakan peralatan atau risiko keselamatan yang lebih serius.

Kapan Instalasi Listrik Harus Diperiksa?

Pemeriksaan instalasi sebaiknya dilakukan jika rumah sering mengalami gangguan listrik atau terdapat perubahan pada kondisi instalasi.

Perhatian lebih perlu diberikan pada rumah dengan:

instalasi yang sudah lama;
penambahan banyak peralatan listrik;
kabel yang terlihat rusak;
stop kontak yang panas;
MCB yang sering turun;
bau terbakar;
atau riwayat gangguan listrik.

Jika terdapat asap, percikan, kabel terbakar, atau bagian instalasi sangat panas, hentikan penggunaan rangkaian tersebut dan minta bantuan tenaga listrik yang kompeten.

Jangan membuka panel atau melakukan pekerjaan pada bagian bertegangan jika tidak memiliki kompetensi dan peralatan yang sesuai.

Biaya Instalasi Listrik Rumah

Biaya instalasi listrik rumah tidak memiliki satu angka yang berlaku untuk semua bangunan.

Biaya dipengaruhi oleh:

luas rumah;
jumlah titik lampu;
jumlah stop kontak;
panjang jalur kabel;
jenis dan ukuran kabel;
jumlah sirkuit;
kapasitas panel;
grounding;
jenis komponen;
tingkat kesulitan pemasangan; dan
biaya tenaga kerja.

Karena kebutuhan setiap rumah berbeda, estimasi biaya sebaiknya dibuat berdasarkan daftar titik dan spesifikasi material.

Rumah baru juga dapat memiliki biaya berbeda dengan renovasi karena pekerjaan renovasi mungkin membutuhkan pembongkaran dinding atau plafon.

Pertanyaan Seputar Instalasi Listrik Rumah

Berapa ukuran kabel untuk instalasi listrik rumah?

Tidak ada satu ukuran kabel yang berlaku untuk seluruh instalasi rumah. Ukuran kabel harus ditentukan berdasarkan beban, panjang rangkaian, metode pemasangan, kondisi lingkungan, dan kemampuan hantar arus yang sesuai.

Apakah MCB yang sering turun harus diganti?

Belum tentu. MCB yang sering turun dapat menjadi tanda beban berlebih, korsleting, peralatan bermasalah, atau gangguan instalasi. Penyebabnya perlu diperiksa terlebih dahulu.

Apakah semua peralatan listrik harus menggunakan stop kontak sendiri?

Tidak selalu. Namun, peralatan dengan kebutuhan daya besar atau karakteristik beban tertentu dapat membutuhkan rangkaian tersendiri sesuai desain instalasi.

Apakah grounding wajib pada instalasi rumah?

Grounding merupakan bagian penting dari sistem perlindungan instalasi listrik. Penerapan dan desainnya harus mengikuti ketentuan serta standar instalasi yang berlaku.

Mengapa stop kontak bisa panas?

Stop kontak dapat panas karena beban berlebih, sambungan longgar, kontak yang buruk, komponen rusak, kabel yang tidak sesuai, atau terminal yang digunakan secara berlebihan.

Jika panasnya berlebihan atau disertai bau terbakar dan perubahan warna, hentikan penggunaan.

Apakah instalasi listrik rumah lama perlu diganti?

Tidak selalu seluruh instalasi harus diganti. Namun, instalasi lama yang menunjukkan kerusakan, sering mengalami gangguan, atau tidak lagi sesuai dengan kebutuhan rumah sebaiknya diperiksa secara menyeluruh.

Kesimpulan

Instalasi listrik rumah merupakan sistem penting yang menentukan bagaimana listrik didistribusikan dan digunakan secara aman di dalam bangunan.

Komponen seperti meter listrik, MCB, kabel, stop kontak, sakelar, junction box, dan grounding memiliki fungsi masing-masing dan harus dipilih serta dipasang sesuai kebutuhan instalasi.

Perencanaan tidak cukup hanya menghitung jumlah lampu dan stop kontak. Beban listrik, ukuran kabel, pembagian sirkuit, perangkat berdaya besar, sistem pengaman, serta kemungkinan penambahan peralatan di masa depan juga perlu diperhitungkan.

Jika muncul tanda seperti MCB sering turun, stop kontak panas, kabel berubah warna, lampu berkedip, bau terbakar, atau percikan, jangan abaikan masalah tersebut.

Untuk pekerjaan instalasi, pemeriksaan panel, pengukuran, atau perbaikan bagian yang bertegangan, gunakan tenaga listrik yang kompeten.

Dengan perencanaan dan pemasangan yang tepat, sistem kelistrikan rumah dapat bekerja lebih andal sekaligus memberikan perlindungan yang lebih baik bagi penghuni dan peralatan listrik.
